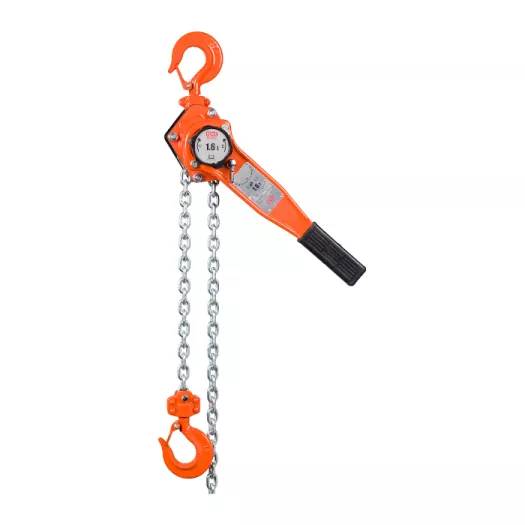

Palan à levier X-LINE X-LH REMA - CMU: 0,25T à 9T - Levée : 1.5m et 3m -

Rèf: RE-027000

Le palan à levier type X-LH conçu pour le levage, la traction et l’arrimage en toute sécurité.

Ce modèle est disponible de 500 à 9000kg.

Hauteur de levée de 1,5 m à 3 m.

Prix spécial 71,50 € HT

Prix ​​habituel 71,50 €

  • Faible force manuelle grâce aux roulements améliorés.
  • Double système de frein. - Disques de frein sans amiante.
  • Noix de levage en acier allié. - Mettre en position libre possible (non chargé).
  • Crochet supérieur et inférieur à émerillon avec des linguets de sécurité.
  • En cas de surcharge les crochets se plient progressivement au lieu de se casser net.
  • Chaîne de levage galvanisée à haute résistance en grade 8 suivant EN 818-7.
  • Levier avec protection en caoutchouc antidérapant.
  • Cage en acier, finition orange époxy.
  •  Hauteur de levée de 1,5 m à 3 m.



INDICATIONS POUR UNE LEVEE DE 1.5m



CMU (kg) Effort sur le levier max. (kg) Chaîne de levage (mm) Nombre de brin Hauteur de construction (mm) Poids (1,5m) (kg)
250 28.2 4.0 x 12.0 1 235 2.5
500 24.8 5,0 x 15,0 1 310 5.5
800 26.5 5.6 x 17.0 1 340 6.5
1600 29.5 7,1 x 21,0 1 400 10.2
3200 33.5 10.0 x 28.0 1 520 22
6300 37.0 10.0 x 28.0 2 640 34
9000 42.0 10.0 x 28.0 3 730 45



INFORMATIONS COMPLÉMENTAIRES



Type CMU A (mm) B (mm) C (mm) D (mm) E (mm) F (mm)
250 100 70 86 163 20 31
500 150 90 118 253 22 32
800 158 98 132 273 26 36
1600 185 111 145 378 29 43
3200 212 124 198 418 37 50
6300 212 124 230 418 43 53
9000 212 124 338 418 44 67
