Manille lyre HR à axe boulonné goupillé G4163 - GREEN PIN -

Référence : RE-3012003

Le corps et l'axe sont en acier alliés garantissant ainsi une haute résistance.

Finition : galvanisée

34,74 € HT soit 41,69 € TTC

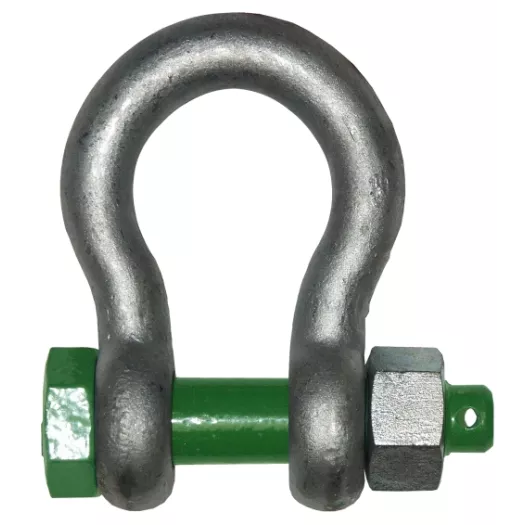

Manille lyre HR à axe boulonné goupillé G4163 - GREEN PIN - principal

Description

Le corps et l'axe sont en acier alliés garantissant ainsi une haute résistance. La manille lyre de levage avec axe à visser est souvent utilisée pour des charges allant jusqu'à 55t, dans le bâtiment, les travaux publics, l'industrie.

CARACTÉRISTIQUES TECHNIQUES

La manille lyre HR est destinée au levage et la traction de charges, elle est l'interface entre l'élingue et la charge.

Grâce à sa forme de lyre, elle se raccorde à une corde, un câble, une chaîne ou un anneau de levage pour manutentionner une charge.

Matériau : Acier allié haute résistance
Finition : Galvanisée
Grade : 6
Type : Manille lyre à axe boulonné goupillé
Coefficient de sécurité : 6:1
Température d'utilisation : -40°C à +200°C
Norme : EN 13889

Coefficient de sécurité : 6 - La charge de rupture est obtenue en multipliant la CMU par le coefficient de sécurité 6.

AVANTAGES DE L'AXE BOULONNÉ GOUPILLÉ

Sécurité maximale : double verrouillage boulon + goupille
Applications permanentes : installations fixes de levage
Résistance aux vibrations : pas de risque de dévissage
Forme lyre : accepte tractions multi-directionnelles
Large gamme CMU : 500 kg à 55 tonnes
Grade 6 - Coefficient 6:1 : sécurité optimale

TABLEAU DES DIMENSIONS

Type / CMU (KG)	A (mm)	B (mm)	C (mm)	D (mm)	E (mm)	Poids (kg)
500	7	8	12	29	20	0.06
750	9	10	13.5	32	21	0.11
1000	10	11	16.1	36	26	0.16
1500	11	13	18	43	29	0.22
200	13.5	16	22	51	32	0.42
3250	16	19	27	64	43	0.74
4750	19	22	31	76	51	1.18
6500	22	25	36	83	58	1.77
8500	25	28	43	95	68	2.58
9500	28	32	47	108	75	3.66
12000	32	35	51	115	83	4.91
13500	35	38	57	133	92	6.54
17000	38	45	60	146	99	8.19
25000	45	50	74	178	126	14.22
35000	50	57	83	197	138	19.85
42500	57	65	95	222	160	28.33
55000	65	70	105	260	180	39.60
