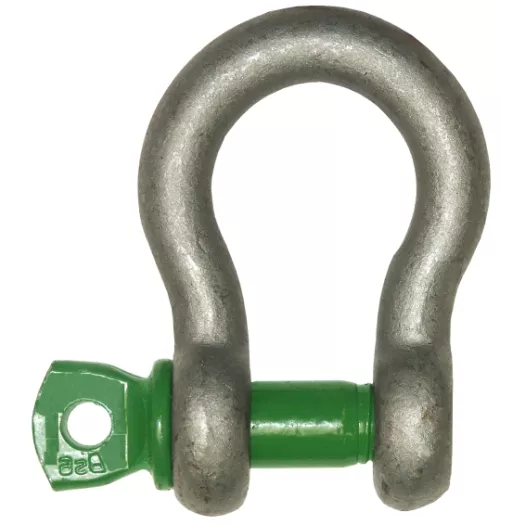

Manille lyre HR axe vissé G-4161 - GREEN PIN -
Référence : RE-3011009Le corps et l'axe sont en acier alliés garantissant ainsi une haute résistance.
Finition : galvanisée
Description
CARACTÉRISTIQUES TECHNIQUES
La manille lyre de levage avec axe à visser est souvent utilisée pour des charges allant jusqu'à 55t, dans le bâtiment, les travaux publics, l'industrie.
La manille lyre HR est destinée au levage et la traction de charges, elle est l'interface entre l'élingue et la charge.
Grâce à sa forme de lyre, elle se raccorde à une corde, un câble, une chaîne ou un anneau de levage pour manutentionner une charge.
- Matériau : Acier allié haute résistance
- Finition : Galvanisée
- Grade : 6
- Type : Manille lyre à axe vissé
- CMU disponibles : 750 kg à 55 tonnes
- Coefficient de sécurité : 6:1
- Température d'utilisation : -40°C à +200°C
- Norme : EN 13889
Coefficient de sécurité : 6 - La charge de rupture est obtenue en multipliant la CMU par le coefficient de sécurité 6.
AVANTAGES GREEN PIN G-4161
- Finition galvanisée : protection anticorrosion optimale
- Axe vissé : installation et retrait rapides
- Forme lyre : accepte tractions multi-directionnelles
- Large gamme CMU : 750 kg à 55 tonnes
- Grade 6 - Coefficient 6:1 : sécurité maximale
- Plage thermique étendue : -40°C à +200°C
TABLEAU DES DIMENSIONS
| Type/CMU | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | Poids (kg) |
| 500 | 7 | 8 | 12 | 29 | 20 | 0.06 |
| 750 | 9 | 10 | 13.5 | 32 | 21 | 0.11 |
| 1000 | 10 | 11 | 16.1 | 36 | 26 | 0.16 |
| 1500 | 11 | 13 | 18 | 43 | 29 | 0.23 |
| 2000 | 13.5 | 16 | 22 | 51 | 32 | 0.37 |
| 3250 | 16 | 19 | 27 | 64 | 43 | 0.65 |
| 4750 | 19 | 22 | 31 | 76 | 51 | 1.06 |
| 6500 | 22 | 25 | 36 | 83 | 58 | 1.56 |
| 8500 | 25 | 28 | 43 | 95 | 68 | 2.32 |
| 9500 | 28 | 32 | 47 | 108 | 75 | 3.26 |
| 12000 | 32 | 35 | 51 | 115 | 83 | 4.51 |
| 13500 | 35 | 38 | 57 | 133 | 92 | 6.03 |
| 17000 | 38 | 42 | 60 | 146 | 99 | 7.60 |
| 25000 | 45 | 50 | 74 | 178 | 126 | 13.40 |
| 35000 | 50 | 57 | 83 | 197 | 138 | 18.76 |
| 42500 | 57 | 65 | 95 | 222 | 160 | 26.78 |
| 55000 | 65 | 70 | 105 | 260 | 180 | 37.6 |
Remarque : Toutes nos manilles sont livrées avec certificat de levage.
CONTRÔLE ET MAINTENANCE
Inspection obligatoire :
- Contrôle visuel avant chaque utilisation
- Vérifier le bon serrage de l'axe vissé
- Vérification périodique selon intensité d'usage
- Rebuter si déformation, fissure, usure >10% ou marquage illisible
Entretien : Lubrifier le filetage régulièrement. Stockage au sec.
COMMANDE ET CONSEIL
Livraison offerte dès 299 € HT en France métropolitaine. Stock permanent sur CMU courantes. Certificat de conformité fourni.
Conseil technique : 07 56 89 65 32 - Devis personnalisé sur demande.
Découvrez notre gamme complète de manilles de levage GREEN PIN : droites et lyres, axe vissé ou boulonné goupillé, finition acier ou galvanisée.
Caractéristiques
Gamme du produit : Haut de gamme
