Manille droite HR axe vissé - Gamme ECO -

Rèf: 6GARRCP

Le corps et l'axe sont en acier garantissant ainsi une haute résistance.

Finition : Acier



Prix spécial 1,69 € HT

Prix ​​habituel 1,69 €

Le corps et l'axe  garantissent une haute résistance.

Cette manille lyre de levage avec axe à visser est souvent utilisée pour des charges allant jusqu'à 25T, dans le batiment, les travaux publics, l'industrie.

La manille lyre HR est destinée au levage et la traction de charges, elle est l'interface entre l'élingue et la charge.

Grâce à sa forme de lyre, elle se raccorde à une corde, un câble, une chaîne ou un anneau de levage pour manutentionner une charge.

Coefficient de sécurité: 6 - La charge de rupture est obtenue en multipliant la CMU par le coefficient de sécurité 6

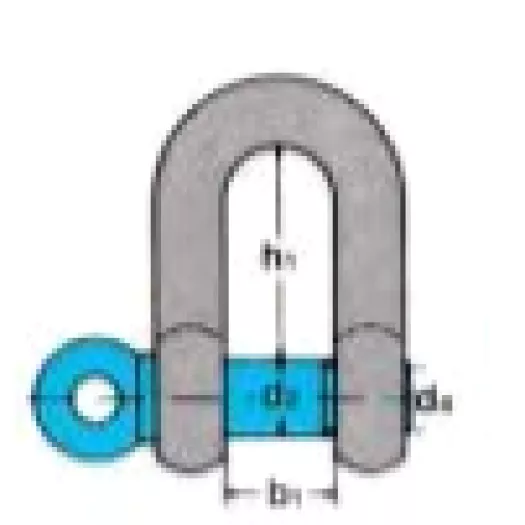

 Manille droite HR axe vissé  Schéma manille lyre HR



Type/CMU (kg) d1 (mm) d2 (mm) d3 (mm) d4 (mm) b1 (mm) b2 (mm) h1 (mm) h2 (mm) Poids (kg)
500 6.5 8 17 5/16 12 20   28 0.05
750 8 10 21 3/8 13 21 26 31 0.08
1000 10 11 25 7/16 16 26 31 36 0.14
1500 11 13 27 1/2 18 29 36 42 0.22
2000 13 16 30 5/8 21 33 41 48 0.33
3250 16 19 40 3/4 27 43 51 60 0.65
4750 19 22 48 7/8 32 51 60 71 0.97
6500 22 25 54   36 58 71 84 1.52
8500 25 29 60 1/8 43 68 81 95 2.39
9500 29 32 67 1/4 46 74 90 108 3.15
12000 32 35 76 3/8 52 82 100 119 4.32
13500 35 38 84 1/2 57 92 113 133 5.67
17000 38 41 92 5/8 60 98 124 146 7.79
25000 44 51 110   73 127 146 178 12.51
35000 51 57 127 1/4 83 146 171 197 18.50
55000 63 70 152 3/4 105 184 203 267 37.58
